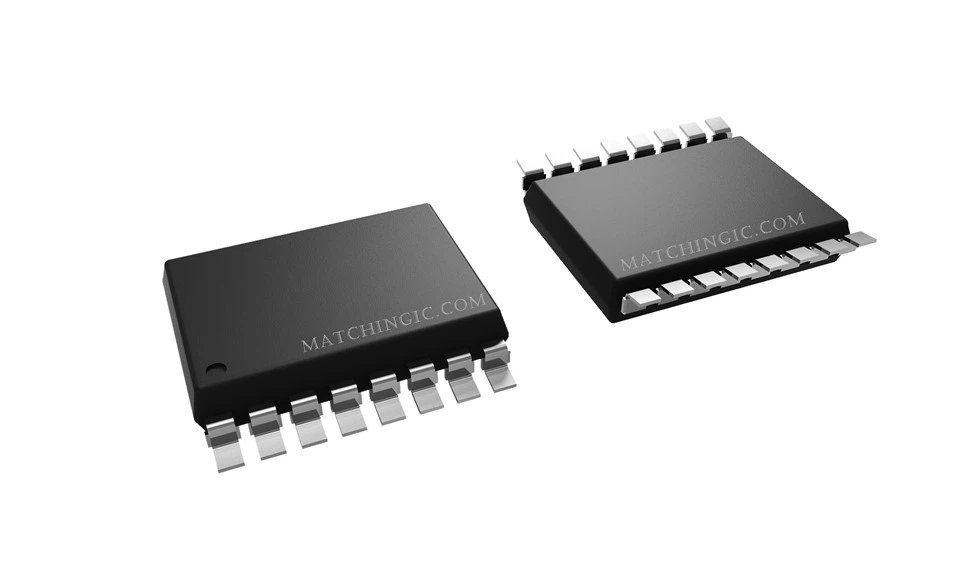

ACPL-34JT-500E
Descrizione
Parametri tecnici
The ACPL-34JT-500E optocoupler gate driver features a maximum peak output current of 2.5A, a Miller clamp sink current of 1.9A, and a wide operating voltage range of 15V to 25V, providing flexibility and efficiency in power delivery. Its signal transmission is fast with a propagation delay of 280 ns (max) and is complemented by integrated fail-safe IGBT protection mechanisms including desaturation sensing and undervoltage lockout. The ACPL-34JT-500E features >Reiezione di modo comune da 50 kV/μs insieme al blocco di corrente Miller e alla polarizzazione del gate negativa per garantire un'elevata immunità al rumore in ambienti elettricamente difficili. Disponibile in un pacchetto SO-16 salvaspazio e con approvazioni normative tra cui UL1577, CSA e IEC/EN/DIN EN 60747-5-5, questo optoaccoppiatore è una soluzione completa per applicazioni che richiedono flessibilità e soddisfano gli standard di settore per applicazioni precise e durevoli.
Prodotti correlati:
|
Produttore parte |
ACPL-34JT-000E |
ACPL-34JT-500E |
|
Descrizione |
DRIVER MOSFET IGBT OPTOISO |
DRIVER MOSFET IGBT OPTOISO |
|
Azione |
50000 |
50000 |
|
Stato del prodotto |
Attivo |
Attivo |
|
Tecnologia |
Accoppiamento ottico |
Accoppiamento ottico |
|
Numero di canali |
1 |
1 |
|
Tensione - Isolamento |
5000 Vrm |
5000 Vrm |
|
Immunità transitoria in modalità comune (min) |
30kV/us |
30kV/us |
|
Ritardo di propagazione tpLH / tpHL (max) |
250ns, 280ns |
250ns, 280ns |
|
Distorsione della larghezza dell'impulso (massima) |
100ns |
100ns |
|
Corrente: uscita alta, bassa |
750 mA, 1 A |
750 mA, 1 A |
|
Corrente - Uscita di picco |
1A |
1A |
|
Tensione - Diretta (Vf) (Tipica) |
1.55V |
1.55V |
|
Corrente - CC diretta (Se) (Max) |
20 mA |
20 mA |
|
Tensione - Alimentazione in uscita |
15V ~ 25V |
15V ~ 25V |
|
temperatura di esercizio |
-40 grado ~ 125 gradi |
-40 grado ~ 125 gradi |
|
Pacchetto/custodia |
WSOP16(7,5x1,27) |
WSOP16(7,5x1,27) |
|
Pacchetto |
Nastro e bobina (TR) |
Nastro e bobina (TR) |
Applicazioni:
• Azionamento del gate inverter IGBT/MOSFET isolato per il settore automobilistico
• Convertitore CC-CC automobilistico
• Azionamenti per motori AC e DC brushless
• Inverter industriali per alimentazioni e controlli motori
• Gruppi di continuità
Descrizione:
Il fotoaccoppiatore automobilistico Gate Drive da 2,5 A di Avago presenta un rapido ritardo di propagazione con eccellenti prestazioni di disallineamento temporale. Le funzionalità intelligenti integrate per proteggere l'IGBT includono il rilevamento della desaturazione dell'IGBT con protezione softshutdown e feedback dei guasti, blocco e feedback di sottotensione e bloccaggio attivo della corrente Miller. Questo accoppiatore ottico per gate drive IGBT completo e di facile implementazione è disponibile in un pacchetto SO-16 compatto e montabile su superficie per risparmiare spazio. È adatto per inverter di gruppi propulsori di trazione, convertitori di potenza, caricabatterie, motori di pompe dell'aria condizionata e dell'olio in applicazioni HEV ed EV e soddisfa i requisiti dei semiconduttori AEC-Q100 automobilistici. I prodotti di isolamento Avago R2Coupler forniscono isolamento rinforzato e affidabilità che garantiscono un isolamento sicuro del segnale fondamentale nelle applicazioni automobilistiche e industriali ad alta temperatura.
ATTENZIONE:
Si consiglia di adottare le normali precauzioni statiche nella manipolazione e nell'assemblaggio di questo componente per prevenire danni e/o degrado che potrebbero essere indotti dall'ESD.
