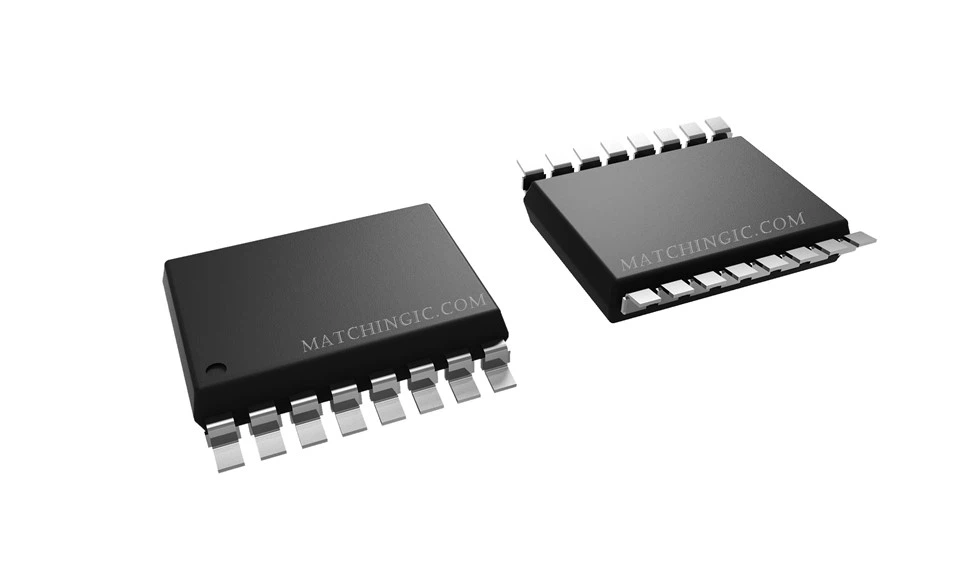

ACPL-32JT-500E
Descrizione
Parametri tecnici
The ACPL-32JT-500E optocoupler gate driver is a high-performance component designed for automotive applications and complies with AEC-Q100 Level 1 test guidelines. It operates over a wide temperature range of -40 °C to +125 °C and integrates a flyback controller for an isolated DC-DC converter, ensuring efficiency and reliability. The driver features a regulated output voltage of 20V and a maximum peak output current of 2.5A to meet the stringent power requirements of automotive electronics. Key features include a maximum Miller clamp sink current of 1.7 A, a wide input voltage range of 8 V to 18 V, and impressive common-mode rejection (>30 kV/ms a VCM=1500 V) per una migliore integrità del segnale. Il dispositivo è dotato di meccanismi di protezione IGBT fail-safe integrati come il rilevamento della desaturazione e lo spegnimento "soft" degli IGBT, nonché la protezione UVLO (undervoltage lockout).
Prodotti correlati:
|
Produttore parte |
ACPL-32JT-000E |
ACPL-32JT-500E |
|
Descrizione |
DRIVER MOSFET IGBT OPTOISO |
DRIVER MOSFET IGBT OPTOISO |
|
Azione |
50000 |
50000 |
|
Stato del prodotto |
Attivo |
Attivo |
|
Tecnologia |
Accoppiamento ottico |
Accoppiamento ottico |
|
Numero di canali |
1 |
1 |
|
Tensione - Isolamento |
5000 Vrm |
5000 Vrm |
|
Immunità transitoria in modalità comune (min) |
30kV/us |
30kV/us |
|
Ritardo di propagazione tpLH / tpHL (max) |
250ns, 250ns |
250ns, 250ns |
|
Distorsione della larghezza dell'impulso (massima) |
140ns |
140ns |
|
Corrente: uscita alta, bassa |
750 mA, 1 A |
750 mA, 1 A |
|
Corrente - Uscita di picco |
1A |
1A |
|
Tensione - Diretta (Vf) (Tipica) |
1.55V |
1.55V |
|
Corrente - CC diretta (Se) (Max) |
20 mA |
20 mA |
|
Tensione - Alimentazione in uscita |
12V ~ 20V |
12V ~ 20V |
|
temperatura di esercizio |
-40-C ~ 125-C |
-40-C ~ 125-C |
|
Pacchetto/custodia |
WSOP16(7,5x1,27) |
WSOP16(7,5x1,27) |
|
Pacchetto |
Nastro e bobina (TR) |
Nastro e bobina (TR) |
Applicazioni:
• Azionamento del gate inverter IGBT/MOSFET isolato per il settore automobilistico
• Convertitore CC-CC automobilistico
• Azionamenti per motori AC e DC brushless
• Invertitore di propulsione ibrido e ibrido plug-in
• Gruppi di continuità (UPS)
Descrizione:
Il fotoaccoppiatore automobilistico Gate Drive da 2,5 A di Avago è dotato di controller flyback integrato per convertitore CC-CC isolato, rilevamento della desaturazione IGBT e feedback di guasto, blocco di sottotensione (UVLO) con spegnimento graduale e feedback di guasto e blocco di corrente Miller attivo. Il rapido ritardo di propagazione con eccellenti prestazioni di disallineamento della temporizzazione consente un eccellente controllo ed efficienza della temporizzazione. Questo fotoaccoppiatore con funzionalità complete è disponibile in un pacchetto SO-16 compatto e montabile in superficie per risparmiare spazio, è adatto per inverter di gruppi propulsori di trazione, convertitori di potenza, caricabatteria, condizionatori d'aria e azionamenti di motori di pompe dell'olio in applicazioni HEV ed EV. I prodotti di isolamento Avago R2Coupler forniscono isolamento rinforzato e affidabilità che garantiscono un isolamento sicuro del segnale fondamentale nelle applicazioni automobilistiche e industriali ad alta temperatura.
ATTENZIONE:
Si consiglia di adottare le normali precauzioni statiche nella manipolazione e nell'assemblaggio di questo componente per evitare danni e/o degrado che potrebbero essere indotti dall'ESD
