AMC1100DWVR

AMC1100DWVR è un eccellente amplificatore di isolamento progettato per fornire misurazioni accurate in applicazioni industriali utilizzando resistori di shunt. L'amplificatore ha un intervallo di tensione di ingresso ottimizzato di ±250 mV e una non linearità minima dello 0,075% massimo a 5 V per garantire un'acquisizione dei dati accurata e affidabile. Questo articolo evidenzia le eccezionali caratteristiche dell'AMC1100DWVR, tra cui basso errore di offset, basso rumore, elevato rapporto di reiezione di modo comune e capacità di funzionamento low-side a 3,3-V, rendendolo la prima scelta per i sistemi industriali che richiedono l'elevata precisione e le prestazioni sono fondamentali.

Invia la tua richiesta

Descrizione

Parametri tecnici

Con il suo intervallo di ingresso ottimizzato per resistori di shunt, bassa non linearità, errore di offset e livello di rumore, nonché l'elevato CMRR, l'ampia larghezza di banda di ingresso e la capacità di funzionamento low-side, AMC1100DWVR consente ai progettisti di ottenere misurazioni accurate e una migliore efficienza del sistema. Nel panorama in continua evoluzione dell'automazione e del controllo industriale, AMC1100DWVR apre la strada a sistemi industriali più sicuri, affidabili ed efficienti.

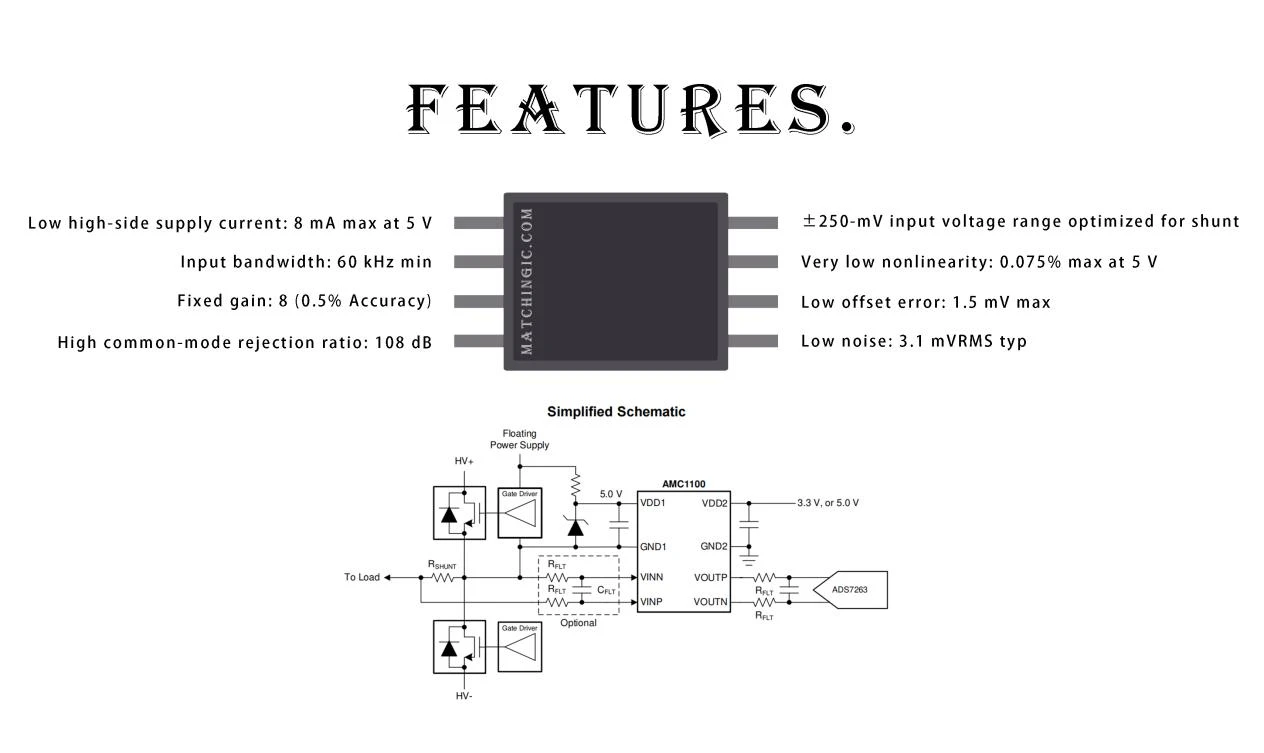

product-1264-753

Prodotti correlati:

Produttore parte	AMC1100DWV	AMC1100DWVR
Descrizione	IC OPAMP ISOLAMENTO 1 CIRC 8SOIC	IC OPAMP ISOLAMENTO 1 CIRC 8SOIC
Stato del prodotto	Attivo	Attivo
Tecnologia	Isolatore AMP Anaogl	Isolatore AMP Anaogl
Tensione - Isolamento	3kVrm	3kVrm
Intervallo di input specificato	±250mV	±250mV
Larghezza di banda per piccoli segnali	100kHz	100kHz
Errore di guadagno	±0.5%	±0.5%
Guadagno nominale	8	8
CMTI	2,5 kV/μs	2,5 kV/μs
tensione di alimentazione	2.7V ~ 5.5V	2.7V ~ 5.5V
temperatura di esercizio	-40 grado ~ 105 gradi	-40 grado ~ 105 gradi
Pacchetto/custodia	WSOP8	WSOP8

Applicazioni:

Rilevamento corrente basato su resistore shunt in:

• Contatori elettrici

• Invertitori di stringa

• Applicazioni di misura della potenza

Descrizione:

L'AMC1100DUBR è un amplificatore di isolamento di precisione con un'uscita separata dal circuito di ingresso da un biossido di silicio (SiO₂) barriera altamente resistente alle interferenze magnetiche. Questa barriera è certificata per fornire isolamento galvanico fino a 4250 VPEAK, secondo DIN VDE V 0884-11: 2017-01 e UL1577. Utilizzato insieme ad alimentatori isolati, questo dispositivo impedisce alle correnti di rumore su una linea ad alta tensione di modo comune di entrare nella terra locale e di interferire o danneggiare i circuiti sensibili.

L'ingresso AMC1100DUBR è ottimizzato per il collegamento diretto a resistori di shunt o altre sorgenti di segnale a basso livello di tensione. Le eccellenti prestazioni del dispositivo consentono misurazioni accurate di corrente e tensione nelle applicazioni di misurazione dell'energia.

La tensione di modo comune del segnale di uscita viene regolata automaticamente sull'alimentazione low-side 3-V o 5-V. L'AMC1100DUBR è pienamente specificato nell'intervallo di temperature industriali esteso da –40 gradi a +105 gradi ed è disponibile nel tipo SMD, SOIC wide-body-8 (DWV) e ad ala di gabbiano-8 (DUB) pacchetti.

Etichetta sexy: amc1100dwvr, produttori e fornitori di amc1100dwvr in Cina

Un paio di

AMC1100DUBR

IL prossimo Articolo

AMC1200BDUBR
